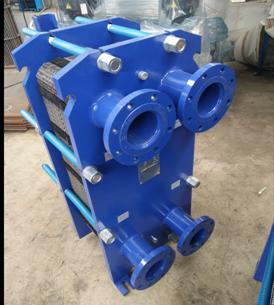

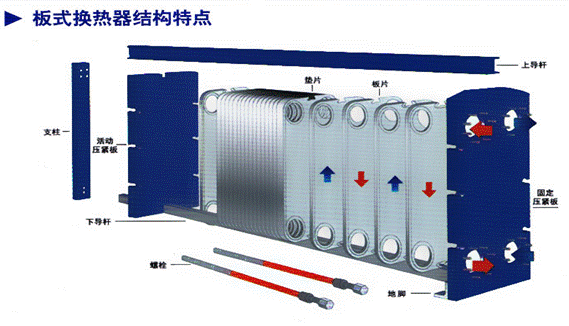

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧板重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换各种板片之间形成薄矩形通道,通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。
板式换热器板片材质
材料 |
使用温度 |
适用介质 |
不锈钢 |
SUS304/SUS321/SUS316/SUS316L |
水、蒸汽、食用油、矿物油、酸碱介质,不适宜含氯离子较高的场合 |
工业纯钛 |
TA1 TA2 |
盐水、海水及含氯离子较高的场合 |
哈氏合金 |
Hastelloy C-276 |
浓硫酸、盐酸、磷酸、强氧化性介质的场合 |
铝板 |
|
盐水、海水场合替代SUS316L |
密封垫片材料
材料 |
使用温度 |
适用介质 |
三元乙丙EPDM |
-20~150℃ |
水、蒸汽、一般有机无机酸类、碱类及化学介质 |
丁腈橡胶 NBR |
-20~120℃ |
水、油类、醛及一般腐蚀介质 |
氟橡胶 FKM |
0~180℃ |
有机溶液、酸、碱、醇、油类、水、蒸汽 |
硅橡胶 |
-20~230℃ |
高温场合,部分油类、酒精 |
氯丁橡胶Neoprene |
-20~150℃ |
水、氟利昂 |
食品橡胶 |
-20~150℃ |
各种食品物料、制药行业的物料 |
板式换热器板型尺寸表
BR等截面系列(BRB不等截面系列) |
||||
管口尺寸 |
型号 |
设备外形 |
BR管口中心距离 |
BRB管口中心距离 |
DN40或DN50丝接 |
BR0.12 |
581*320 |
340*146 |
|
BR0.18 |
831*320 |
590*146 |
|
|
DN65-DN80 (DN65/DN80) |
BR0.21 |
824*420 |
464*200 |
464*200 |
BR0.28 |
1024*420 |
664*200 |
664*200 |
|
BR0.31 |
1124*420 |
764*200 |
764*200 |
|
BR0.38 |
1324*420 |
964*200 |
964*200 |
|
DN100 (DN100/DN125) |
BR0.36 |
1092*490 |
703*240 |
703*240 |
BR0.41 |
1292*490 |
831*240 |
831*240 |
|
BR0.50 |
1439*490 |
1050*240 |
1050*240 |
|
DN125-DN150 (DN125/DN150) |
BR0.46 |
1205*610 |
682*286 |
682*289 |
BR0.61 |
1505*610 |
982*286 |
982*289 |
|
BR0.76 |
1805*610 |
1282*286 |
1282*289 |
|
DN200 (DN150/DN200) |
BR0.65 |
1371*726 |
788*344 |
788*369 |
BR0.81 |
1630*726 |
1051*344 |
1051*369 |
|
BR0.87 |
1727*726 |
1145*344 |
1145*369 |
|
BR1.17 |
2215*726 |
1632*344 |
1632*369 |
|
DN250 (DN200/DN250) |
BR1.05 |
1719*830 |
1080*434 |
1080*459 |
BR1.36 |
2119*830 |
1480*434 |
1480*459 |
|
BR1.58 |
2419*830 |
1780*434 |
1780*459 |
|
DN300-DN350 |
BR2.0 |
2440*1170 |
1589*592 |
|
BR2.3 |
2740*1170 |
1889*592 |
|
|
DN400-DN450 |
BR2.7 |
2665*1358 |
1642*676 |
|
BR3.15 |
3045*1358 |
2004*676 |
|
